उत्पाद विवरण:
|
| घर निर्माण की सामग्री: | स्टेनलेस स्टील | पावर (किलोवाट): | 20/26/28/32/40 |
|---|---|---|---|
| गैस शैली: | एनजी/एलपीजी | रंग दिखाता है: | काला |
| उत्पाद का नाम: | वॉल माउंट गैस बॉयलर | स्थापित करने के लिए कैसे: | दीवार पर टंगा हुआ |
| गैस का दबाव (पीए): | 2000/2800pa | प्रदर्शित: | एलईडी डिस्प्लेर वैकल्पिक |
| गर्मी दक्षता (%): | ≥90 | ||
| हाई लाइट: | कम्प्यूटर नियंत्रण गैस कॉम्बि बॉयलर,अपार्टमेंट गैस कॉम्बि बॉयलर,एन.जी. गैस वाल हैंग बॉयलर |
||

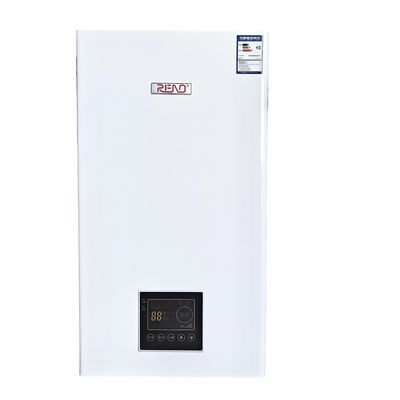

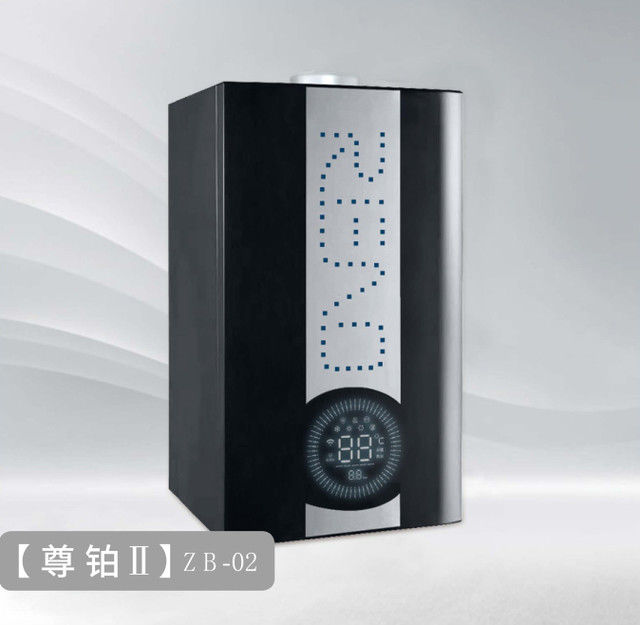

दीवार पर लगे गैस बॉयलर कंप्यूटर नियंत्रण घर और अपार्टमेंट के उपयोग के लिए कॉम्बी बॉयलर
गैस दीवार लटकने वाले बॉयलर के लिए निर्देश
1.सुरक्षित और विश्वसनीय
21 प्रकार की सुरक्षित सुरक्षा के साथ•विफलता दर कम
2.आराम
अल्ट्रा-शांत संचालन•अधिक आरामदायक
3. सुविधा
स्पर्श नियंत्रण•अधिक सटीक
4.पर्यावरण संरक्षण
ऊर्जा की बचत और पर्यावरण संरक्षण•प्रवृत्ति का अनुसरण करें
5.बिक्री के बाद
7*24 बिक्री के बाद सेवा, चिंता मुक्त
गैस दीवार लटकने वाले बॉयलर का तकनीकी डेटा
| मॉडल नं. | L1PB28/32/40-A(M1) |
|
विनिर्देश |
A20/26/28/32/40-M1/B20/26/28/32/40-M1 |
|
नामित इनपुट पावर ((KW) |
20/26/28/32/40kw |
|
नामित आउटपुट शक्ति ((KW) |
18/23.5/25/28.8/36kw |
|
ताप दक्षता ((%) |
≥ 90% |
|
नामित वोल्टेज आवृत्ति ((V/Hz) |
220/230/50 |
|
गैस का प्रकार |
एनजी/एलपीजी |
|
गैस दबाव ((Pa) |
2000/2800Pa |
|
पानी गर्म करने की अवधि ((°C) |
DHW:30-60 हीटिंग गर्म पानी:30-80 |
|
△T=30°C गर्म पानी की आपूर्ति ((KG/MIN) |
11.5/13/16 |
|
लागू पानी का दबाव ((MPA) |
0.02-0.8 |
| आयाम ((उच्च * चौड़ा * मोटा) | 710*420*230/740*410*300/740*510*325 |
| वजन ((किलोग्राम) | 25.2/31.85/31.85/32.4/40.5 किलो |
| धूम्रपान पाइप का व्यासφ ((COAXIAL) | φ60/100 |
उत्पाद प्रदर्शन
गर्म पानी की भट्ठी को गर्म करना किसी भी गर्म पानी की तरह काम करता है, और किसी भी समय पानी गर्म पानी होता है?हीट एक्सचेंजर गर्म किया जाता है ताकि गर्मी एक्सचेंजर 4 से बाहर आ रहा पानी ठंडा पानी से गर्म पानी के लिए बदल जाता है. जब पानी का तापमान निर्धारित तापमान तक पहुंचने का पता लगाया जाता है, तो पहले नीचे 1# हीटिंग यूनिट को रोकें, उसी समय 2# हीटिंग यूनिट को शुरू करने में देरी करें।यदि देरी के समय के दौरान तापमान नहीं गिरता है, 2# हीटिंग यूनिट 20 सेकंड के पर्याप्त देरी के समय के बाद गैस जला देगा। वाल्व बंद हो जाता है, लौ बंद हो जाती है, हीटिंग बंद हो जाती है,और इकाई को फिर से शुरू किया जाता है अगर तापमान देरी समय के भीतर गिर जाता है. गर्म पानी की भट्ठी को गर्म करने की इकाईके समान कार्य प्रक्रिया हैइकाई।
भट्ठी के शरीर में एक संग्रहण पाइप, इनलेट शाखा पाइप, आउटलेट शाखा पाइप, परिसंचारी पानी पंप, पृथक पानी वाल्व, संग्रहण पाइप, गैस शाखा पाइप, पृथक गैस वाल्व, सोलेनोइड वाल्व होता है।पहले दहन, इसकी संरचनात्मक विशेषताएं हैंः संग्रह पाइप के नीचे स्टोव, संग्रह पाइप शाखा पर संग्रह पाइप, संग्रह पाइप के ऊपर स्टोव,पानी के इनलेट शाखा पाइप और पानी के आउटलेट शाखा पाइप संग्रह पाइप के नीचे. सड़कों के बीच समानांतर में हीटिंग यूनिट है. हीटिंग यूनिट में पानी का मार्ग, वायु मार्ग और दहन कक्ष शामिल हैं.इनलेट शाखा अलगाव पानी वाल्व के माध्यम से परिसंचारी पानी पंप के साथ जुड़ा हुआ है, और परिसंचारी पानी पंप पानी डायवर्सन डिवाइस से जुड़ा हुआ है, और पानी डायवर्सन डिवाइस गर्मी एक्सचेंजर से जुड़ा हुआ है।गर्मी एक्सचेंजर पानी वाल्व को अलग करके पानी शाखा से जुड़ा हुआ हैदहन कक्ष हीट एक्सचेंजर के नीचे स्थित है। दहन कक्ष के निचले भाग में एक दहन सिर है,दहन के सिर में एक पल्स इग्निशन सुई और इग्निशन सुई है, और नीचे एक सोलेनोइड के साथ प्रदान की जाती है वाल्व.
तापमान नियंत्रणः तापमान नियंत्रण सर्किट में पानी के तापमान का पता लगाने वाला जांच यंत्र, अर्थात् थर्मिस्टोर Pt द्वारा पता लगाया जाता है।थर्मिस्टोर Pt एकीकृत सर्किट 555 के तुलना पोर्ट से जुड़ा हुआ है, अंत तापमान सेटिंग के लिए समायोज्य पोटेंशियोमीटर से जुड़ा हुआ है, और अंत आउटपुट है। जब पता लगाया तापमान सेट तापमान से अधिक या बराबर है,टर्मिनल का आउटपुट 0 है. सिग्नल तीन पंपों के छोटे रिले को नियंत्रित करता है. सिग्नल में से एक सीधे स्विचिंग ट्यूब के माध्यम से रिले को नियंत्रित करता है, जिससे बिजली की विफलता होती है.
पंप काम करना बंद कर देता है, हवा वाल्व बंद हो जाता है, लौ बंद हो जाती है, और हीटिंग बंद हो जाता है। स्विच ट्यूब के माध्यम से गर्म पानी के हीटर का एक संकेत 20 सेकंड देरी सर्किट से बना है,नियंत्रण रिले इसे बिजली बंद करने के लिएएक संकेत स्विचिंग ट्यूबों के 40 सेकंड के देरी सर्किट से गुजरता है जो रिले को नियंत्रित करता है और इसे निष्क्रिय करता है, पंप को रोकता है।यदि पता लगाया तापमान सेट तापमान से कम है, टर्मिनल आउटपुट "1", रिले कार्रवाई एक ही समय में, पानी पंप शुरू.
गर्म पानी की भट्ठी को गर्म करने के लिए इग्निशन कंट्रोलः पानी के पंप का घूर्णन और पानी के प्रवाह सेंसर डिवाइस का संबंध, यानी, नियंत्रणकर्ता को पानी के प्रवाह के संकेत का कार्य।पानी के प्रवाह संवेदक उपकरण 4 से बना तुलनाकर्ता का इनपुट अंत जुड़ा हुआ है, और इसका आउटपुट अंत दो तरीकों से विभाजित है, एक एकीकृत ब्लॉक मॉडल के ट्रिगर अंत से जुड़ा है, और दूसरा सर्किट के इनपुट अंत से जुड़ा है।इस समूह के आउटपुट अंत एक तरफ स्विच ट्यूब के माध्यम से उच्च दबाव इग्निटर और दूसरी तरफ स्विच ट्यूब के माध्यम से गैस सोलेनोइड वाल्व एल नियंत्रित करता हैइस समय,हीटिंग गर्म पानी की भट्ठी की आग का पता लगाने की सुई स्विच ट्यूब से जुड़ी होती है जो एक ऑसिलेटर से मिलकर एक सुरक्षात्मक सर्किट के माध्यम से गैस सोलेनोइड वाल्व के संचालन को नियंत्रित करती है, एक बूस्टर ट्रांसफार्मर और एक तुलना एम्पलीफायर। यदि हीटिंग गर्म पानी की भट्ठी की अग्नि डिटेक्टर सुई एक संकेत का पता लगाता है, तो गैस सोलेनोइड वाल्व L खुला रहता है,अन्यथा गैस सोलेनोइड वाल्व तुरंत बंद हो जाता है.
