उत्पाद विवरण:
|
| पावर (किलोवाट): | 24 | गैस का प्रकार: | एनजी/एलपीजी |
|---|---|---|---|
| बाहरी रंग: | सफेद वैकल्पिक | विवरण: | एनजी/एलपीजी वॉल हंग बॉयलर |
| इंस्टालेशन: | दीवार लटका | बाहरी सामग्री: | स्टेनलेस स्टील या धातु |
| गैस का दबाव (पीए): | 2000/2800pa | प्रदर्शन: | एलईडी डिस्प्लेर वैकल्पिक |
| ऊष्मीय दक्षता(%): | ≥90 | ||
| हाई लाइट: | गैस की दीवार पर चढ़े हुए बॉयलर 24kw,एन.जी. गैस वाल माउंट बॉयलर,एलपीजी स्नान संयोजन बॉयलर |
||

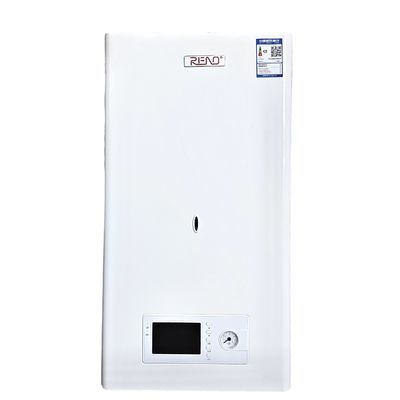

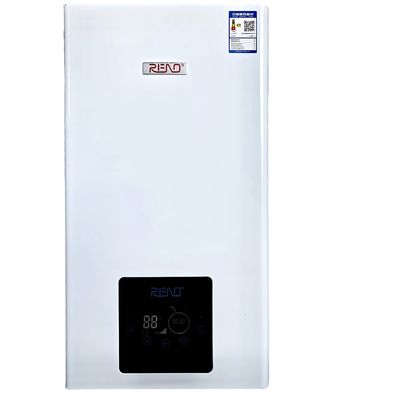

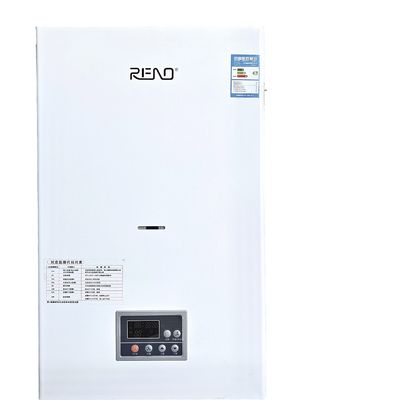

गैस वाल माउंटेड बॉयलर 24kw एनजी या एलपीजी हीटिंग एंड बाथिंग कॉम्बिनेशन बॉयलर
गैस दीवार लटकने वाले बॉयलर के लिए निर्देश
1.सुरक्षित और विश्वसनीय
21 प्रकार की सुरक्षित सुरक्षा के साथ•विफलता दर कम
2.आराम
अल्ट्रा-शांत संचालन•अधिक आरामदायक
3. सुविधा
स्पर्श नियंत्रण•अधिक सटीक
4.पर्यावरण संरक्षण
ऊर्जा की बचत और पर्यावरण संरक्षण•प्रवृत्ति का अनुसरण करें
5.बिक्री के बाद
7*24 बिक्री के बाद सेवा, चिंता मुक्त
गैस दीवार लटकने वाले बॉयलर का तकनीकी डेटा
| मॉडल | L1PB24-A(F1) |
|
विनिर्देश |
A24-F1/B24F1 |
|
नामित इनपुट पावर ((KW) |
24 |
|
नामित आउटपुट शक्ति ((KW) |
21.6 |
|
थर्मल दक्षता ((%) |
≥ 90 |
|
नामित वोल्टेज आवृत्ति ((V/Hz/W) |
220/50/105 |
|
गैस का प्रकार |
एनजी/एलपीजी |
|
गैस दबाव ((Pa) |
2000/2800 |
|
पानी गर्म करने की अवधि ((°C) |
DHW:30-60 हीटिंग गर्म पानी:30-80 |
|
△T=30°C गर्म पानी की आपूर्ति ((KG/MIN) |
11.5 |
|
लागू पानी का दबाव ((MPA) |
0.02-0.8 |
| आयाम ((उच्च * चौड़ा * मोटा) | 740*410*315 |
| वजन ((किलोग्राम) | 25.2 |
| धूम्रपान पाइप का व्यासφ ((COAXIAL) | φ60/100 |
उत्पाद प्रदर्शन
बर्नर की भूमिकाः यह गैस के सामान्य दहन को सुनिश्चित कर सकता है, जो नोजल से उच्च दबाव इंजेक्शन के साथ वेंचुरी ट्यूब के अंदर बर्नर में प्रवेश करता है, जिससे ट्यूब में दबाव नीचे जाता है।हवा (पहली हवा) को साँस ली जाती है और गैस के साथ मिलाया जाता है, जो जलने के लिए गैस छेद से बाहर निकल जाएगा। पहली मिश्रण के बाद भी अपर्याप्त हवा आंशिक रूप से आग के चारों ओर हवा के दूसरे मिश्रण द्वारा मिश्रित की जाती है ताकि पूर्ण दहन हो सके।
पानी के दबाव स्विच की भूमिकाः हीटिंग सिस्टम के सामान्य संचालन को सुनिश्चित करने के लिए, सिस्टम को पानी से भरा जाता है, और एक निश्चित दबाव बनाए रखा जाता है।पानी की कमी संरक्षण पानी के दबाव स्विच के माध्यम से प्रणाली के दबाव का पता लगाने से प्राप्त किया जा सकता है.
मुख्य नियंत्रण सर्किट बोर्ड का कार्यः इसका उपयोग एचवीएसी उपकरण के स्टार्ट, स्टॉप और निरंतर तापमान को नियंत्रित करने के लिए किया जाता है।
मुख्य बोर्ड की भूमिकाः इसका उपयोग एचवीएसी उपकरण के प्रारंभ और बंद होने और प्रणाली के निरंतर तापमान को नियंत्रित करने के लिए किया जाता है।
गैस वाल्व का कार्य बॉयलर के सामान्य दहन को सुनिश्चित करना है।बॉयलर स्थिर दहन बनाने और स्वचालित रूप से बॉयलर गर्मी उत्पादन की आवश्यकताओं के अनुसार गैस की आपूर्ति समायोजित कर सकते हैं, ताकि बॉयलर और गैस अनुपात विनियमन के स्वचालित बंद को महसूस किया जा सके।
वायु दबाव स्विच की भूमिकाः वायु दबाव स्विच मुख्य रूप से दीवार पर लगाए गए भट्ठी प्रणाली में सुरक्षा सुरक्षा के लिए जिम्मेदार है। इसे अंदर एक वाल्व द्वारा दो कक्षों में विभाजित किया गया है,और वाल्व के दोनों ओर के दो कक्ष क्रमशः दो दबाव मापने के ट्यूबों से जुड़े हुए हैंदबाव मापने वाली नली द्वारा प्राप्त दबाव की तुलना करके, यह पता लगा सकता है कि धुआं निकास प्रणाली सामान्य है या नहीं।
संयुक्त गैस हीटिंग गर्म पानी की भट्ठी, आवासीय समुदायों, होटलों, कार्यालय भवनों, अस्पतालों, स्कूलों और अन्य उद्यमों और संस्थानों के लिए उपयुक्त है।भट्ठी शरीर भट्ठी शरीर एक पानी संग्रह पाइप के साथ सुसज्जित है, एक तापमान का पता लगाने वाला जांच पाइप पानी इकट्ठा पाइप के ऊपर व्यवस्थित है, और एक पानी इनलेट शाखा पाइप और एक आउटलेट शाखा पाइप नीचे व्यवस्थित हैं,और एक हीटिंग इकाई दो पाइप के बीच व्यवस्थित है, और एक संग्रह पाइप भट्ठी के तल पर व्यवस्थित किया गया है। हीटिंग इकाई के लिए गैस की आपूर्ति करें। पल्स इग्निशन, पानी और गैस प्रेरण लिंक, आग, दहन को नियंत्रित करने के लिए निर्मित नियंत्रक,हीटिंग पानी का तापमानऔर हीटिंग गर्म पानी के स्टोव में पानी की कमी संरक्षण, एंटी-ओवरहीटिंग संरक्षण, आकस्मिक लौ से सुरक्षा और अन्य कार्य हैं।
भट्ठी के शरीर में एक संग्रहण पाइप, इनलेट शाखा पाइप, आउटलेट शाखा पाइप, परिसंचारी पानी पंप, पृथक पानी वाल्व, संग्रहण पाइप, गैस शाखा पाइप, पृथक गैस वाल्व, सोलेनोइड वाल्व होता है।पहले दहन, इसकी संरचनात्मक विशेषताएं हैंः संग्रह पाइप के नीचे स्टोव, संग्रह पाइप शाखा पर संग्रह पाइप, संग्रह पाइप के ऊपर स्टोव,पानी के इनलेट शाखा पाइप और पानी के आउटलेट शाखा पाइप संग्रह पाइप के नीचे. सड़कों के बीच समानांतर में हीटिंग यूनिट है. हीटिंग यूनिट में पानी का मार्ग, वायु मार्ग और दहन कक्ष शामिल हैं.इनलेट शाखा अलगाव पानी वाल्व के माध्यम से परिसंचारी पानी पंप के साथ जुड़ा हुआ है, और परिसंचारी पानी पंप पानी डायवर्सन डिवाइस से जुड़ा हुआ है, और पानी डायवर्सन डिवाइस गर्मी एक्सचेंजर से जुड़ा हुआ है।गर्मी एक्सचेंजर पानी वाल्व को अलग करके पानी शाखा से जुड़ा हुआ हैदहन कक्ष हीट एक्सचेंजर के नीचे स्थित है। दहन कक्ष के निचले भाग में एक दहन सिर है,दहन के सिर में एक पल्स इग्निशन सुई और इग्निशन सुई है, औरनीचे एक सोलेनोइड वाल्व के साथ प्रदान किया जाता है।
गर्म पानी के हीटर का कार्य नियंत्रक पर बटन को 25°C से 80°C के बीच तापमान सेट करने के लिए समायोजित करके किया जाता है।आउटलेट शाखा और गर्मी एक्सचेंजर पानी से भरे जाते हैं और पानी का दबाव लगभग 1 किलोग्राम पर बनाए रखा जाता है. पृथक पानी वाल्व और पृथक हवा वाल्व खोलें, बिजली चालू करें और पानी पंप शुरू. पंप चल रहा है के बाद, पानी के प्रवाह सेंसर डिवाइस 5 कार्रवाई, उच्च वोल्टेज पल्स इग्निटर लिंक.
